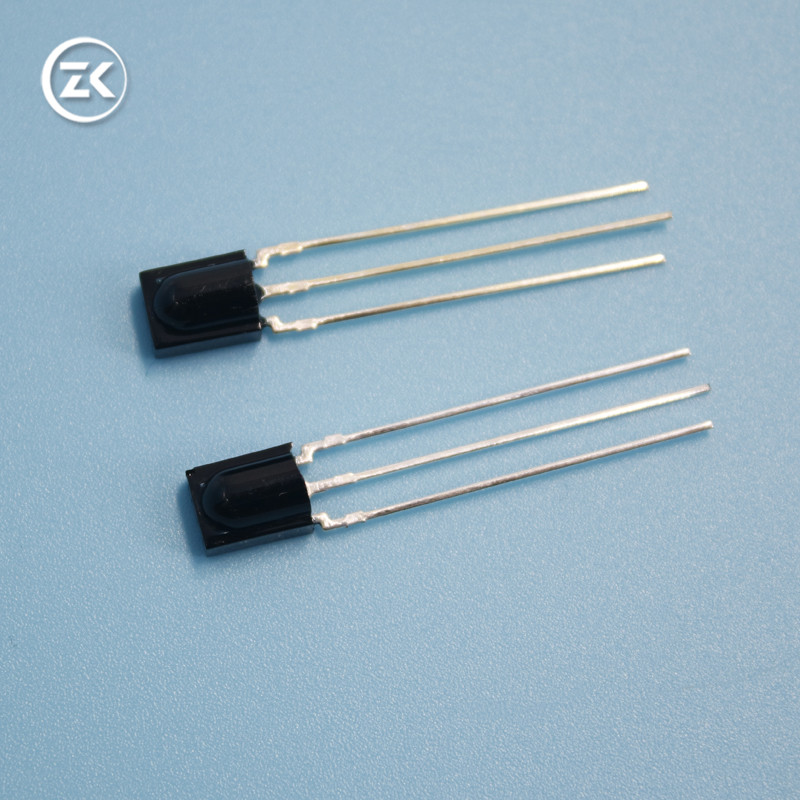

紅外線接收頭 的工作原理就是接收可以穿透 黑色膠體的光線，黑色的膠體就是用來過濾可見光的 只透紅外線，一旦光線強度超過了膠體所能屏蔽的臨界值就會穿透膠體，照射在紅外接收頭內部的接收PD芯片上，會造成連續不斷的 光信號干擾 如果接收頭的內置解碼IC抗干擾能力不強的話 就會影響接收頭的工作！
在選用紅外接收頭的時候就要考慮使用環境~ 使用環境惡劣就要對應的選擇更好品質的接收頭，這也是不同接收頭差價巨大的原因 差的接收兩毛錢一個都能買到，好的要一兩塊錢一個 ，主要區別就是內部的IC 與接收PD不同，這直接決定了產品的解碼工作性能，以及抗干擾能力。
1、紅外接收頭一般有三只引線腳，分別為接地、電源和信號輸出。不同型號的紅外接收頭，其引腳排列也不相同。筆者用電阻法判別紅外接收頭的引腳簡單、快速。
2、用指針式萬用表（數字表不適用）電阻擋R×1k（或R×100），先測量確定接地腳，一般接地腳與屏蔽外殼是相通的，余下的兩只腳假設為a和b。
3、然后用黑表筆搭接地腳，用紅表筆去測a或b腳的阻值，讀數分別約為6kΩ和8kΩ（有的接收頭相差在1kΩ左右）；調換表筆，紅表筆接地，黑表筆測a和b腳，讀數分別約為20kΩ和40kΩ。
4、兩次測量阻值相對應都小的a腳即為電源腳，阻值大的b腳即為信號輸出腳。不過用不同的萬用表和測不同型號的接收頭，所測得的電阻都各不相同。
5、但總的結論是：電源腳對地的電阻值不管正反向都要比信號腳對地的電阻值小。
紅外接收頭管腳的判別方法:
1、先準備一個5V電源，因?yàn)槿思t外接收頭的正常工作電壓均為5V（也可以用兩節電池組成3V電源代替）。將要測量的三端紅外接收頭的任意一腳分別接電源正極，萬用表黑表筆接電源負極，紅表筆分別接紅外接收頭的另外兩腳，測其靜態電流（萬用表置電流擋）。
2、若測量電流達幾十mA，則為管腳接錯，應立即斷開以免損壞。只有測量結果為3mA以下（各種型號接收頭靜態電流有差異）時，才為接收頭電源端的正確接法，該兩腳即為電源正負極引腳?！ ?br />
3、將接收頭正負極接入電源上，萬用表黑表筆接電源負極，紅表筆接另一未接入電源的一腳，測量其電壓若與電源電壓相近，即該腳為輸出腳。
4、再取一個任何型號的紅外遙控器對準接收頭，使遙控器發射一次信號，若輸出腳電壓波動下降，說明該腳已輸出接收的數據信號，證明三腳排列判別正確，并且該接收頭完好無損，能正常工作。
